一、工程概況
謀隧洞全長98.30公里,設計流量70立方米/秒,縱坡1/2500,最大埋深2000米。以控制閘為界,分黃三段和越嶺段,黃三段由黃金峽到三河口水庫,長16.5公里;越嶺段由三河口水庫到黃池溝出口,長81.8公里。穿越其主脊段39.08公里采用TBM法施工,其它洞段采用鉆爆法施工。沿線布設施工支洞10條。當前施工情況如下:

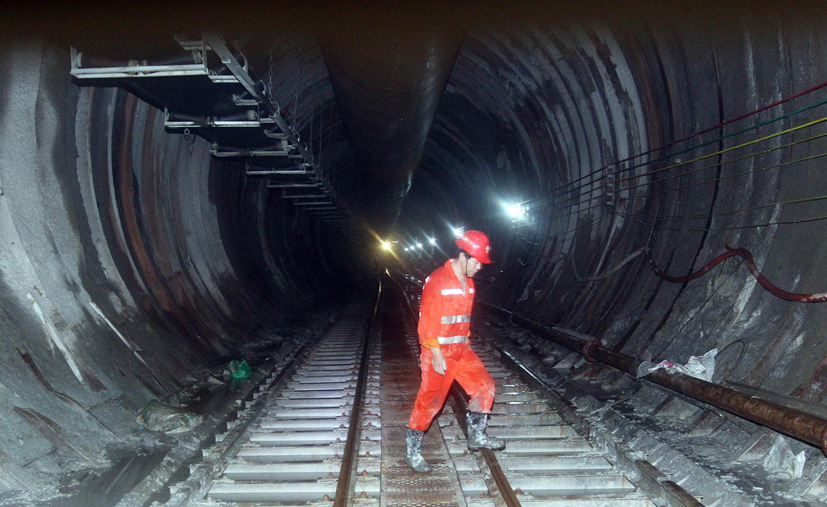

1.隧道3號斜井長為3800米,隧道寬度6.5米、高度為7米。2.隧道正洞向4號斜井方向已經人工開挖長度1942米、隧道內TBM組裝場長度180米、步進洞長220米共計400米。
3.TBM掘進9440米到達4號斜井,在中間約4500米處設叉道1個。
4.三號斜井洞口設調度中心、在斜井底部與正洞交叉處設進出車輛會車點、隧道正洞TBM組裝場區設物資材料轉運點及洞內調度值班室。
5.運輸方式從隧道外至TBM組裝場地采用無軌運輸,從TBM組裝場地到TBM采用軌道運輸。
6.TBM出渣全程采用皮帶機出渣至斜井隧道洞口。
7.四號洞采用鉆爆法施工,無軌運輸出渣,長度約6000米,共設6個抽水泵站。
1.TBM后配套、主控室、刀盤對講機在任位置通話信號必須穩定。
2.調度中心能夠用對講機隨時和斜井底部與正洞交叉處、洞內調度值班室、TBM主控室及軌道車輛對講機時時聯系。
3.四號洞辦公區、生活區、生產區調度室和隧道內全程采用對講通話。
根據業主描述,當前使用對講機同頻通信距離大概在600米左右。
二、系統組成

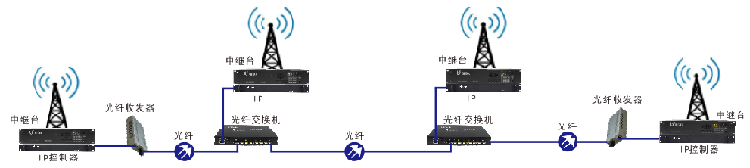

根據業主提供的資料和要求,結合北峰電訊多年的無線對講系統設計建設經驗,建議采用IP互聯的形式實現覆蓋需求。組建隧道內的超遠距離準無線同播對講網絡,實現20多公里隧道的無線信號覆蓋。隧道內建設準同播網絡將存在小范圍的同頻覆蓋區域,該區域可能會產生同頻干擾。但若組建同播系統,將運用到GPS信號來同步相位及頻率,在隧道內較難實現,以及組建成本將大幅度提高。因此,建議采用準同播網絡,采用光纖鏈型連接方式,實現IP互聯,如下圖:光纖互聯鏈形組網

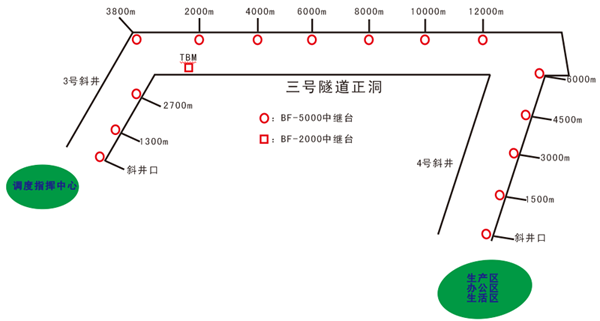

本系統由BF-5000、BF-IF2000 IP鏈路器、光纖收發器、光纖交換機、玻璃鋼天線、吸盤天線等組成。中繼放置位置,如下圖:
