【工程概況】

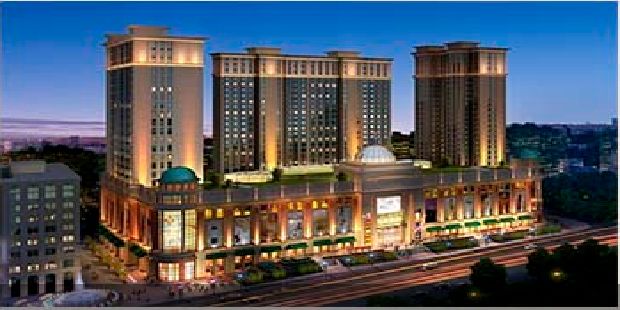

中發源時代廣場總建筑面積40萬平方米，一期建筑面積為15萬平方米，其中商業約5萬平方米，將打造集合購物、餐飲、娛樂、休閑于一體時尚購物中心。業態包括時尚百貨、超市、電影院、滑冰場、特色餐飲等。

難點：建筑面積大，有四層地下室，由于建筑材料的屏蔽，無線對講信號衰減嚴重，給日常管理調度通信及應急管理帶來不便

需求：為了方便建筑內的日常管理調度通信及應急管理，商業中心準備建設一套無線對講系統，要求系統覆蓋整個地面六層跟地下四層。

系統方案組成：

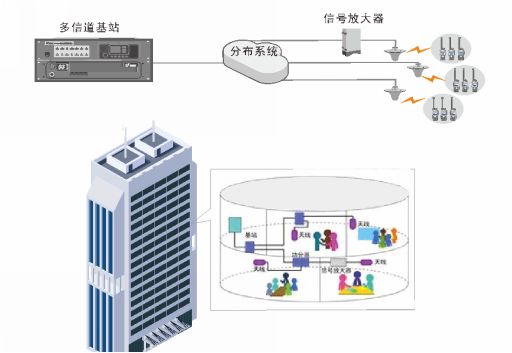

根據客戶提供的資料和要求，結合北峰通信多年的無線對講系統設計建設經驗，建議在一層消防控制室內設一套基于DMR數字化技術的無線對講系統，由3臺BF-RT7500基地中繼臺、3臺電源、3路合路器、一分三分路器、一只雙工器加上天饋系統組成。一路經弱電井連到樓頂玻璃鋼全向天線覆蓋室外部分;另一路經耦合器、功分器、吸頂天線組成室內分布系統均勻的分布在商業中心地下室各個部分覆蓋;電纜沿橋架敷設;室內吸頂天線安裝在橋架附近。出于成本考慮，本工程采用室內分布與室外全向天線覆蓋相結合的覆蓋方式。本系統將可以提供3個獨立信道供6職能部門使用。

系統優勢：

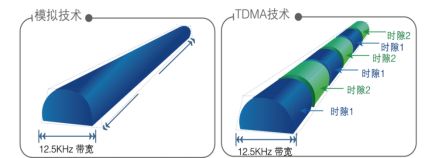

通過TDMA使單個12.5 kHz 信道能夠支持兩個同步和獨立呼叫。根據DMR標準，TDMA保留12.5 kHz信道寬度，并將其劃分為兩個交替的時隙1和2，每個時隙作為一個單獨的通信路徑。

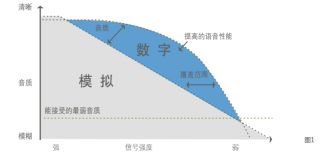

由于單個呼叫只使用兩個時隙中的一個，因此只需要一半的發射器容量。發射器有一半時間是空閑的，也就是說，任何時候它都是未使用的時隙“輪次”。通過將有效發射時間減少一半，雙時隙TDMA與模擬無線通信比較，通話時間可提升高達40%。

DMR TDMA方式的另一個優勢是，用一個中繼器、一個天線和一個簡單的雙工機獲得兩個通信通道。相對于FDMA解決方案，雙時隙TDMA可獲得6.25 kHz的效率，同時最大限度減少中繼器和組合設備的投資。對許可證持有人來說，保留現有許可證，確保與自己的傳統無線電或外部機構(如駐現場承包商)的模擬系統向后兼容是很重要的。由于DMR采用12.5kHz信道，所需的頻譜兼容性是內置的。

在TDMA系統中，當語音使用第一時隙時，第二時隙可用于與呼叫作業并行的應用數據發射，如短信或定位數據，這在同時提供口頭和視覺調度指令的調度系統中是非常有用的。在數據信息日益豐富的世界，這種增強型數據能力變得越來越重要。
